ETC控制标志(LED像素筒式)

执行标准	中华人民共和国国家标准 JT/T597-2004
发光二极管参数	描述
红色LED参数	品牌：台湾EPISTAR，光强：3550-5250mcd，Vf：1.8-2.2V，波长：620-630nm
黄色LED参数	品牌：台湾EPISTAR，光强：3850-5545mcd，Vf：1.8-2.2V，波长：590-594nm
发光单元参数	描述

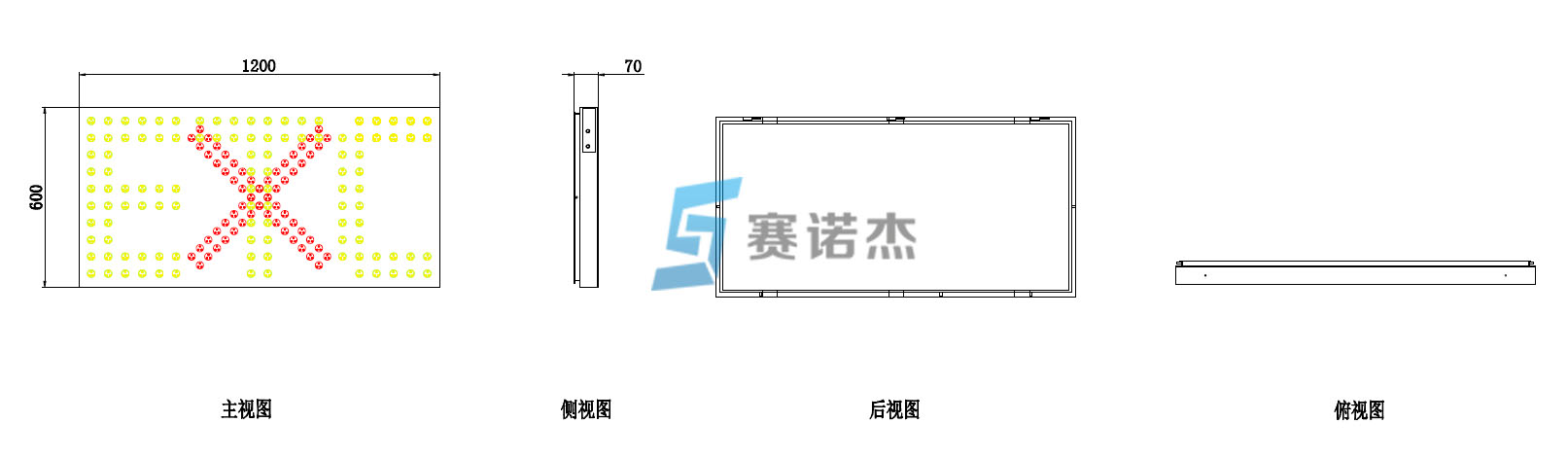

尺寸	1200×600×70mm
功率	红色：≤15W，黄色：≤45W
像素筒	C26mm，红色像素筒：60pcs，黄色像素筒：110pcs；一个红色像素筒：4pcs红色LED；一个黄色像素筒：4pcs黄色LED
介电强度	1500V
泄漏电流	≤1.0mA
外壳参数	描述
材质	钣金材质
耐高温	+50±2℃
耐低温	-40±3℃
耐湿热	93%-97%
耐候性	实验室600h人工气候加速老化，无任何裂缝、凹陷、侵蚀、气泡、剥离、粉化或变形等缺陷

发光二极管	描述
原材料	原装进口(包括台产)的高亮度发光二极管(LED)
光衰	10000h/3年工作时间，光衰(mcd)≤20%
电源	描述
开关电源(AC)	标配电源，支持宽电压工作：AC85V-265V，50Hz/60Hz；支持电压110V/220V供电电压的国家
开关电源(DC)	选配电源，支持DC12V/DC24V两种输入电压
印制电路板(PCB)	描述
PCB材质	环氧玻璃布层压板(FR4)，采用建滔A2板材，板厚≥1.6mm
三防处理	采用有机硅三防漆，均匀涂刷于PCB线路一面，可以有效防潮防潮、防盐雾、防静电、防霉等特性

标准配件(标配)	描述
支架	每套标配，呈L形，安装于ETC标志箱体两侧或者背部，放置于包装箱内，配套安装螺丝
螺丝包	每套标配，放置于包装箱泡沫上，安装支架使用

设备型号	描述
SW-ETC-1200-II-B2	1200×600mmETC控制标志，LED像素筒式，4红4黄像素筒，单面发光，红色“X”，黄色“ETC”，含标配配件
SW-ETC-1500-II-B2	1500×600mmETC控制标志，LED像素筒式，4红4黄像素筒，单面发光，红色“X”，黄色“ETC”，含标配配件
