    • 403铝壳满盘+双8红倒计时竖装
    • 403铝壳满盘+双8红倒计时竖装

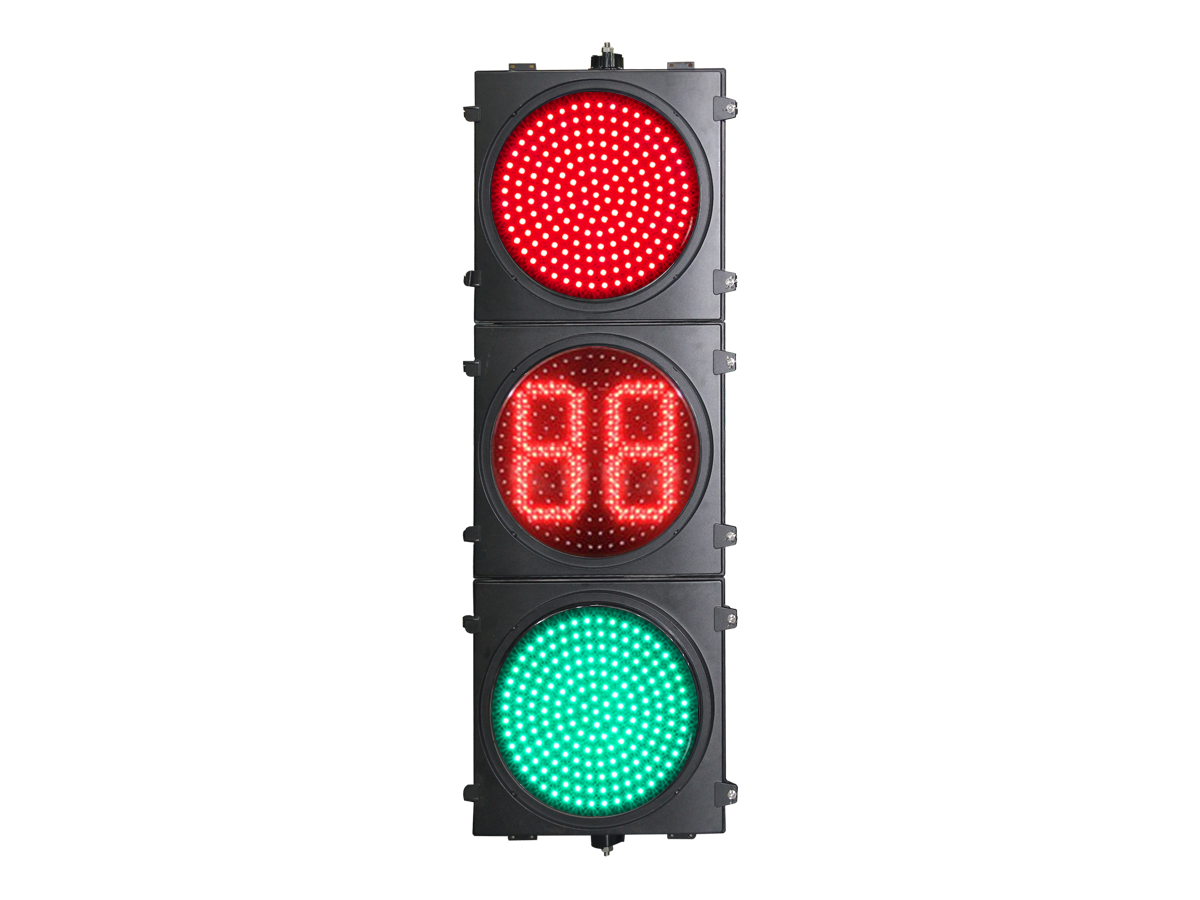

    400mm机动车信号灯(小功率)

    产品型号: JD400-3-SW-3YA(T2)

    ★符合GB14887-2011中国国家标准产品认证

    ★符合GB14886-2016中国国家标准安装规范

    ★符合CE(EMC和LVD)欧盟通用检测产品认证

    ★自主研发生产,满足各个区域定制化需求

    ★具备技术优势,符合招标要求的控标方案

    ★匹配国内所有信号控制厂家信号设备接入

    ★适用国内所有AC220V供电的道路交叉路口


    在线咨询 0755 - 2919 5095
    执行标准中华人民共和国国家标准 GB14887-2011
    发光二极管参数描述
    红色LED参数品牌:台湾EPISTAR,光强:3550-5250mcd,Vf:1.8-2.2V,波长:620-630nm
    黄色LED参数品牌:台湾EPISTAR,光强:3850-5545mcd,Vf:1.8-2.2V,波长:590-594nm
    绿色LED参数
    品牌:台湾TEKCORE,光强:7220-10400mcd,Vf:2.8-3.2V,波长:503-506nm
    发光单元参数
    描述
    尺寸
    φ400mm
    功率
    红色:≤15W,色:≤15W,绿色:≤15W,倒计时:≤10W
    功率因数红色:≥0.90,黄色:≥0.90,绿色:≥0.90
    电源
    符合CE标准的开关电源,恒流驱动/恒压驱动
    介电强度
    1440V
    泄漏电流≤1.0mA
    外壳参数描述
    材质
    压铸铝、工程塑料
    耐高温+80±2℃
    耐低温-40±3℃
    耐湿热93%-97%
    耐候性
    实验室600h人工气候加速老化,无任何裂缝、凹陷、侵蚀、气泡、剥离、粉化或变形等缺陷




    产品证书
    描述
    国标检测认证报告
    GB14887-2011公安部交通安全产品质量监督检测中心检测报告
    国标检测认证报告
    GB/T4208-2017公安部交通安全产品质量监督检测中心检测报告
    CE认证证书
    CE(欧洲统一认证)认证报告,包含EMC和LVD检测认证报告
    控标检测报告
    产品具有独特性的控标检测报告
    发光二极管
    描述
    原材料
    原装进口(包括台产)的高亮度发光二极管(LED)
    绿色波长

    绿色LED选取 503-506nm 波段,确保发光单元绿色一致性

    光衰10000h/3年工作时间,光衰(mcd)≤20%
    电源
    描述
    开关电源(AC)
    标配电源,支持宽电压工作:AC85V-265V,50Hz/60Hz;支持电压110V/220V供电电压的国家
    开关电源(DC)
    选配电源,支持DC12V/DC24V两种输入电压
    印制电路板(PCB)
    描述
    PCB材质
    环氧玻璃布层压板(FR4),采用建滔A2板材,板厚≥1.6mm
    三防处理
    采用有机硅三防漆,均匀涂刷于PCB线路一面,可以有效防潮防潮、防盐雾、防静电、防霉等特性
    配件
    描述
    遮沿(标配)
    哑光黑色,采用T=0.8mm优质铝板材,表面喷塑户外粉,有效防止喷层脱落以及生锈
    装饰边(标配)
    哑光黑色/白色可选,采用T=1.0mm优质铝板材,表面喷塑户外粉有效防止喷层脱落以及生锈






    铸铝壳尺寸图:

    塑壳尺寸图:

    标准配件(标配)
    描述
    遮沿
    又称:遮光板,标配哑光黑色,安装于信号灯发光单元顶部放置于包装箱底部,配套PM4圆头不锈钢304螺丝4个,备用1个
    装饰边又称:装饰板哑光黑色/白色可选,标配白色,安装于信号灯四周,放置于包装箱底部配套PM4圆头不锈钢304螺丝20个,备用4个
    安装支架
    又称:L型支架,每套标配,安装于信号灯顶部与底部,连接信号灯与灯杆,放置于包装箱泡沫顶部
    螺丝包
    每套标配,放置于包装箱两头泡沫上,安装遮沿、装饰边使用
    横臂竖装配件(选配)
    描述
    横臂竖装方通
    选配件,适用于信号灯垂直方向安装于八角杆件,通过抱环连接八角杆件,安装支架连接信号灯
    横臂竖装抱环
    选配件,适用于信号灯垂直方向安装于八角杆件,连接横臂竖装方通与八角杆件
    横臂竖装连接板
    选配件,适用于信号灯垂直方向安装于八角杆件,且为双抱环固定方式,连接竖装方通与抱环
    螺丝包
    选配件,与横臂竖装配件一同包装
    横臂横装配件(选配)
    描述
    横臂横装抱环
    选配件,适用于信号灯水平方向安装于八角杆件,连接信号灯安装支架与八角杆件
    螺丝包
    选配件,与横臂横装配件一同包装
    立柱竖装配件(选配)
    描述
    立柱竖装抱环
    选配件,适用于信号灯垂直方向安装于圆柱立杆,连接信号灯安装支架与圆柱立杆
    螺丝包
    选配件,与立柱竖装配件一同包装






    交通信号灯型号
    描述
    JD400-3-SW-3YA(T2L)
    400mm机动车信号灯,黄灯内嵌入倒计时器,压铸铝外壳,含标配配件;请区分竖装/横装不同安装方式
    JD400-3-SW-3YA(T2S)
    400mm机动车信号灯,黄灯内嵌入倒计时器,塑料外壳,含标配配件;请区分竖装/横装不同安装方式
    安装配件型号
    描述
    SW400-HBSZ-41/51/61
    400mm信号灯横臂竖装配件,单抱环方式套件;41--4寸套件,51--5寸套件,61--6寸套件
    SW400-HBSZ-42/52/62
    400mm信号灯横臂竖装配件,双抱环方式套件;42--4寸套件,52--5寸套件,62--6寸套件
    SW400-LZSZ-89
    400/300mm信号灯立柱竖装配件,两对抱环方式套件,89--立柱杆件直径89mm
    SW400-LZSZ-114
    400/300mm信号灯立柱竖装配件,两对抱环方式套件,114--立柱杆件直径114mm
    SW400定制横臂竖装配件
    400mm信号灯横臂竖装配件,根据八角杆件尺寸特殊定制套件
    4寸/5寸/6寸套件解释
    4寸套件对应八角杆件直径:100-130mm,5寸套件对应八角杆件直径:130-160mm,6寸套件对应八角杆件直径:160-200mm
