产品型号: RX300-3-SW-2RA(XS30-T88)
★符合GB14887-2011中国国家标准产品认证
★符合GB14886-2016中国国家标准安装规范
★符合CE(EMC和LVD)欧盟通用检测产品认证

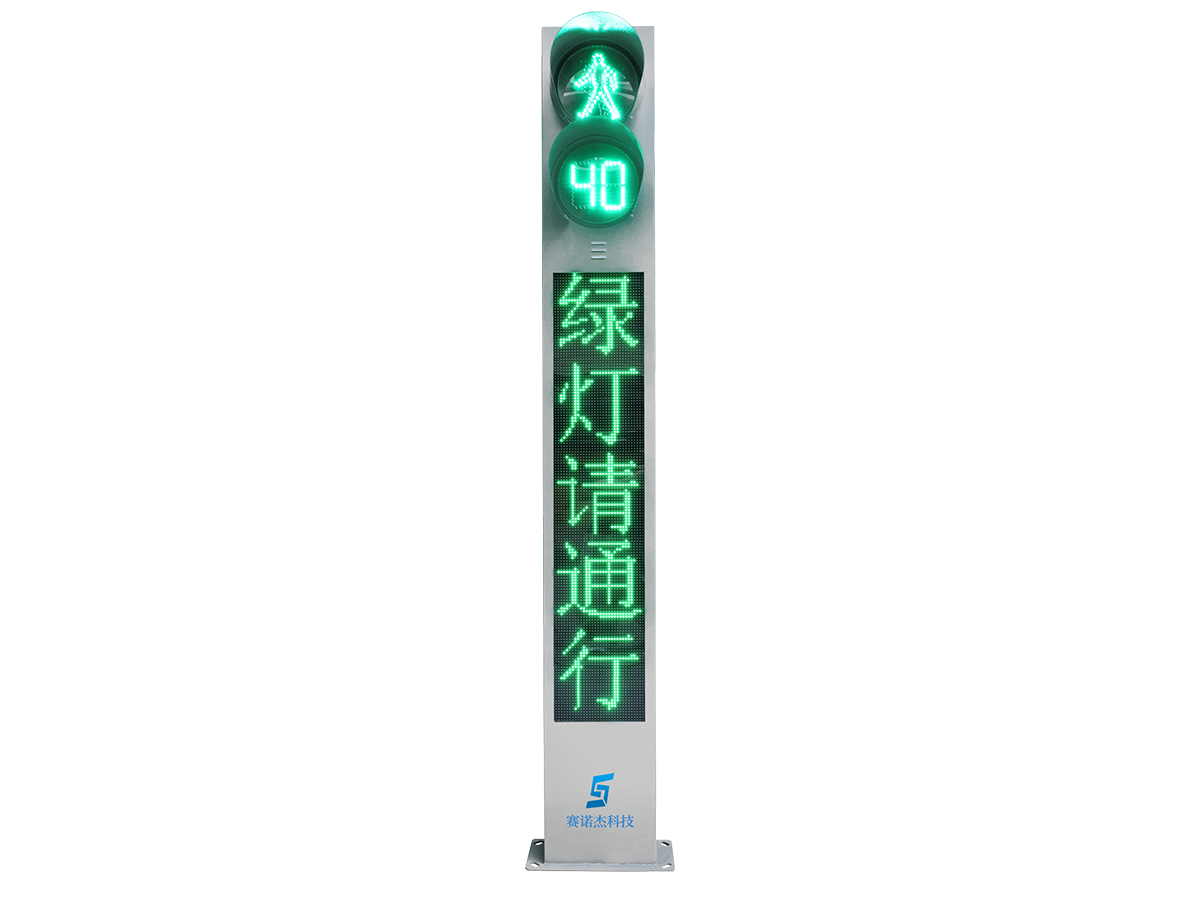

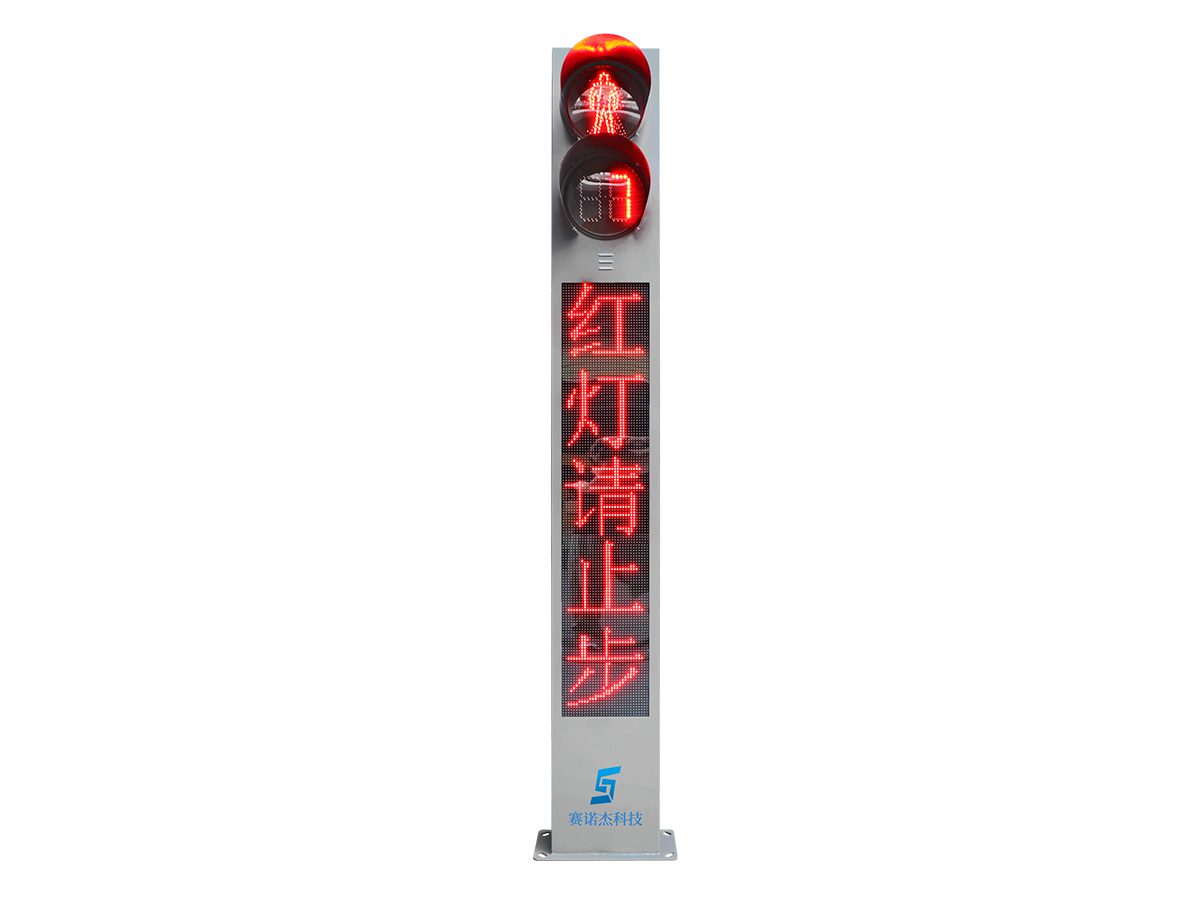

★LED文字显示,指示行人过街禁止/安全通行
★支持语音警示,跟随红绿信号切换警示内容
★后半程倒计时,按照信号控制需求显示倒计
★匹配国内所有信号控制厂家信号设备接入
★适用国内所有AC220V供电的道路交叉路口
发光单元 | 描述 |
发光颜色 | 红色/绿色 |
LED数量 | 静红人:76颗;动绿人:117颗;双8红/绿倒计时:64颗 |
LED直径 | Φ5mm |
LED波长 | 红色:620~630nm;绿色:503~506nm |
电气参数 | 描述 |
工作电压 | AC220V±20%,50Hz±2 |
整机功耗 | ≤60W |
整体参数 | 描述 |
工作温度 | -40℃~+70℃ |
工作湿度 | ≤93%rh |
材 质 | 镀锌板1.2mm,RAL7043B交通灰 |

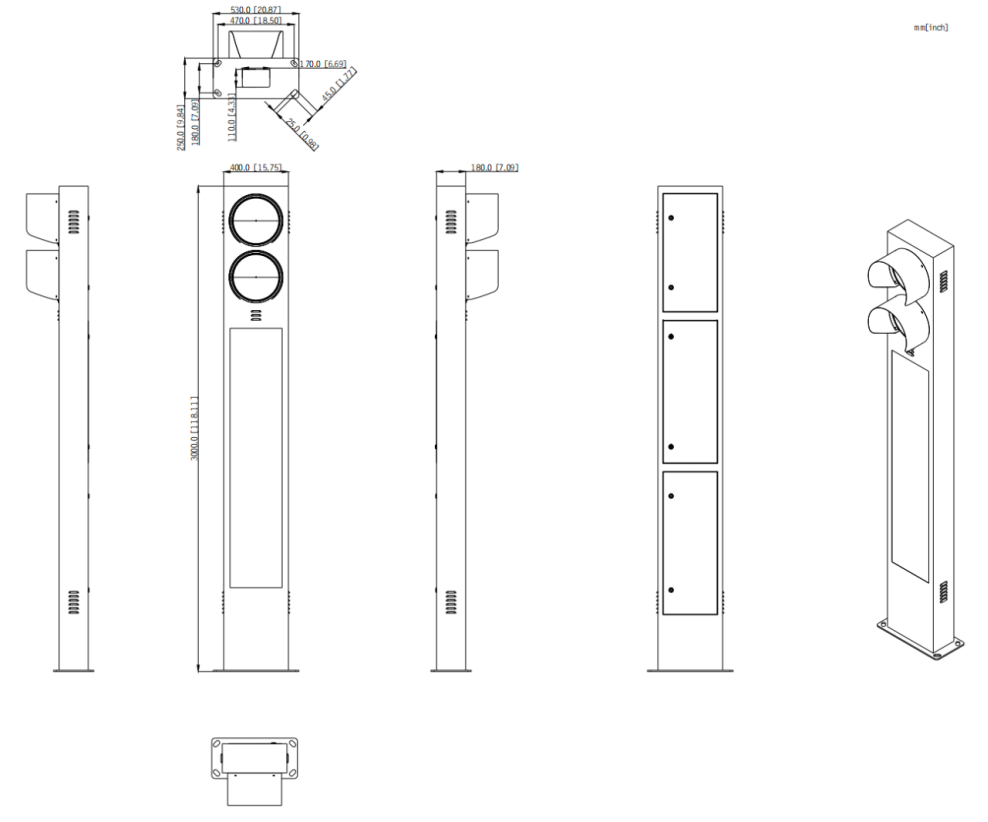

尺 寸 | 3000*400*180mm |
开门方式 | 专用钥匙开启巡检门 |
防护等级 | IP53 |
倒计时参数 | 描述 |
通讯方式 | 支持国标GA/T508-2014通讯协议,根据控制机的实时指令显示; |
触发方式 | 控制机在控制信号相位的特定灯驱闪灭一次作为触发信号输出,倒计时接收到触发信号后开始定时显示;有效触发信号持续时间范围为:150-300ms |
跟随方式 | 控制机按固定信号周期工作时,倒计时进入跟随状态,并在跟随2个周期后开始显示数字,跟随期间倒计时显示黑屏 |
三合一方式 | 集成通讯方式、触发方式和跟随方式三种控制方式一体的倒计时显示器,控制逻辑为:通讯方式优先,触发方式其次,跟随方式最后,采用自动升降级智能控制倒计时切换控制模式状态 |
语音提示 | 描述 |
语音内容 | 红灯:“现在红灯行人请止步”;绿灯:“现在是绿灯行人请走斑马线+嘟嘟嘟” |
播报时段 | 支持定时开关机设置,支持五个时段设置,支持音量设置 |
播报音量 | 0~105dB |
LED显示屏参数 | 描述 |
可视距离 | >300m 可视角度 >30° |
LED屏 | P10间距,像素160×32dot |
LED屏尺寸 | 1600*320mm |
内容切换 | 自动定时切换、远程联网更新、现场笔记本更新、现场U盘更新 |
LED屏接口 | 10/100M以太网(RJ45网口) |
LED屏颜色 | 红绿双色,自动跟随信号灯颜色; |
红LED | 420mcd <红<614mcd;波长620-625nm; |
绿LED | 500mcd<绿<3296mcd;波长520-530nm; |
像素构成 | 1R1G;模组分辨率 16*32=512Dots; |
驱动方式 | 1/4恒流驱动; |
控制方式 | 10/100M以太网、自动定时控制; |
屏幕水平视角 | 80±15度 |
亮度 | >2000cd/㎡ |
最佳视距 | >10m |
可视距离 | >400m |
亮度均匀性 | >0.8 |
屏幕垂直视角 | 45±10度 |
盲点率 | 小于万分之三 |
参考标准 | 信号灯GB14887-2011 倒计时GAT508-2014 |
安装模式 | 竖装JC5324,基础固定(建议M16螺杆) |
其他装置 | 内置接口:信号灯接口1个、RS485接口1个、RJ45接口1个 |

配件包清单 | 描述 |
遮 沿 | 2张;颜色:RAL7043B交通灰 |
巡检门钥匙 | 1把 |
螺 丝 包 | 1袋 |
